什么是環網？環網箱的原理詳解

發布時間：2021-03-12 10:12:19

環網是指環形配電網，即供電干線構成一個閉合的環形，供電電源向這個環形干線供電，從干線上再一路一路地經過高壓開關向外配電。這樣的優點是，每一個配電支路既能夠同它的左側干線取電源，又能夠由它右側干線取電源。當左側干線出了毛病，它就從右側干線持續得到供電，而當右側干線出了毛病，它就從左側干線持續得到供電，這樣一來，雖然總電源是單路供電的，但從每一個配電支路來說卻得到類似于雙路供電的實惠，然后提高了供電的可靠性。

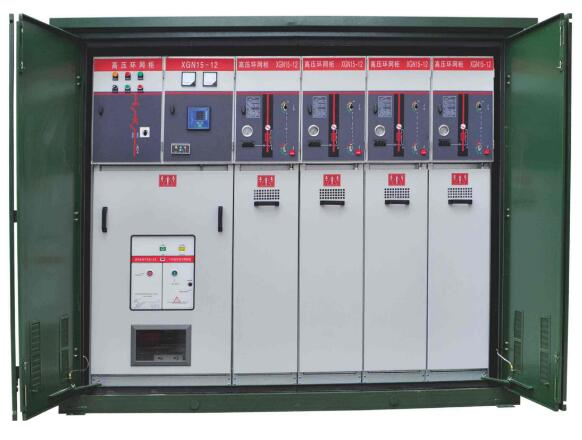

所謂“環網箱”便是每個配電支路設一臺開關柜（出線開關柜），這臺開關柜的母線同時便是環形干線的一部分。便是說，環形干線是由每臺出線柜的母線連接起來共同組成的。每臺出線柜就叫“環網箱”。

環網箱的作用

環網箱的作用是聯系環網線路，提高線路的供電可靠性，如環網線路合環運轉或環網線路負荷割接等。環網箱在環網中的使用部位不同，在分類上也略有不同，主要有進線環網箱、呈現環網箱和聯絡環網箱等。

環網箱的原理

是為了實現線路互供，即不同的線路從不同的變電站出來后，互相拉手，正常情況下聯絡斷開，各自運轉，但一旦某個變電站停電，就可以把停電的變電站的由變電站線路斷開，把聯絡合上，讓另一個變電站帶本來由原變電站帶的負荷。或者某個線路或變電站帶負荷過高，而另一個帶負荷過低，則可以有選擇性的從某個聯絡點斷開，由負荷較低的線路或變電站來帶分擔一部分負荷，這樣既確保了供電的可靠性，也確保了電網的安穩運轉。

環網箱的結構特色

a、環網箱由開關室、熔斷器室、操動組織室和電纜室（底架）四部分組成。

b、開關室由密封在金屬殼體內的各個功用回路（包含接地開關和負荷開關）及其回路間的母線等組成。殼體由3㎜冷軋鋼板（或不繡鋼板）焊接而成。每一個功用回路包含一臺負荷開關和接地開關。負荷開關是由垂直運動的動觸頭系統和坐落下端的靜觸頭組成，開關合閘時，動觸頭向下運動，負荷開關接通。接地開關由動觸刀和靜觸刀組成，在繃簧運動過程中，接地開關快速接通。開關室上部和后部開有4個長方形安裝工藝孔，環網箱的正面裝有觀察窗，可看到接地開關的“分”、“合”方位。在環網箱的后部裝有防爆設備。

c、負荷開關選用壓氣內吹式結構，滅弧能力強，且不影響相間及對地絕緣，動、靜觸頭均帶有弧觸頭，大大提高了開斷次數。

d、熔斷器與負荷開關室構成變壓器維護回路，高壓限流熔斷器裝于環氧澆注的絕緣殼體內，熔斷器熔斷后，彈出撞針，負荷開關分閘。

e、操動組織室坐落環網箱正面，在每個功用回路中，負荷開關配有人力（或電動）儲能繃簧操動組織，接地開關配有人力儲能繃簧操動組織，面板上有別離用于負荷開關合閘操作和手動分閘旋轉鈕及接地開關的分、合閘操作孔，負荷開關分、合閘方位指示燈和電動分、合閘按鈕，并設有模仿線、開關狀態顯現牌及加鎖方位，負荷開關和接地開關的操作具有聯鎖設備，以防止誤操作。

環網箱的種類：

1、真空式環網箱：真空式環網箱是新一代環保型固體絕緣真空環網箱產品，該產品選用真空斷路器+微機保護設備，所有導電回路悉數用環氧樹脂或硅橡膠包裹，保證了運轉和操作的高安全性，運用電壓等級最高可達24KV。

2、SF6環網箱：SF6環網箱是一種可以隨意組合成多回路進出具有切換，聯絡，保護電力系統功用的以負荷開關作為核心部件的空氣絕緣或氣體絕緣的中壓電器組合設備。它的主回路核心部件是由SF6負荷開關或及附加的斷路器及其他一次的輔佐電器組成。

3、產氣式環網箱：產氣式環網箱是利用固體產氣的資料（如有機玻璃）制成滅弧元件，開關分合電流時，在電弧的作用下，產氣資料分解出氣體，使電弧冷卻而停息。具有分合電流越大，電弧越強，分解的氣體越多，滅弧作用越好。

壓氣式環網箱：壓氣式環網箱因選用壓氣式負荷開關而命名。壓氣式開關是利用緊縮空氣吹弧，分閘時，壓氣活塞快速運動，將氣缸內的空氣緊縮，當滅弧觸頭分離產生電弧時，緊縮氣體經噴口吹向電弧，使電弧拉長，在電流低點停息，壓氣式負荷開關一般搬運電流在1kA左右，到達50kA的關合短路電流，熱安穩電流一般是20kA，3s。

環網箱的基本接線單元

圖4給出了一個最簡略的全封閉環網箱的接線圖。中壓饋線的進線裝有負荷阻隔開關，通過一個串接限流熔斷器的負荷開關把變壓器接到環網體系上，既保護到變壓器的故障，又能阻隔故障變壓器，使環網不致斷開。現在運用的柜環網都是在根本接線單元的基礎上改善、擴展而成的。

環網箱的優點

1、避免誤操作，有用保護人身及設備安全

以汕頭特區成套廠生產的真空環網箱為例，該產品所選用的真空負荷開關是具有三工位的高壓開關設備。即阻隔、關合、接地，阻隔開關與接地開關具有可見的斷口，負荷開關與阻隔開關具有主動聯動的功用，即當真空負荷開關斷開后，阻隔開關主動斷開，形成可見斷口，當真空負荷開關合閘時，阻隔開關主動先行閉合;負荷開關與接地開關也具有嚴厲的機械聯鎖與電氣聯鎖，從而在結構上首要確保兩者不或許呈現誤動，即當負荷開關在合閘方位時，不或許進行接地開關的合閘操作，同樣，當接地開關在閉合方位時，也不或許進行負荷開關的合閘操作;環網箱前門一旦打開，負荷開關不能再合閘，從而有用避免了誤操作的發生。

2、功能指標高

真空環網箱、SF6環網箱所選用的真空、SF6負荷開關為可頻頻操作型，其“合-分”額外有功負載的次數可達100次，為產氣式、壓氣式負荷開關等一般負荷開關的10倍以上，并且具有杰出的開斷才能，短時耐受電流一般到達20kA，短路關合電流一般都能到達50kA。

3、保護便利

高低壓成套設備中的環網箱一般裝置于配電房內，避免了環網電纜分支箱或許會遇到的如車輛磕碰、人為破壞、水淹進水等風險，室內操作保護也將氣候對操作的影響降到最低。柜面的清晰面板規劃，使接線方法以模擬圖的方法標明在柜面，讓人一目了然，部分廠家的環網箱更將操作指導及注意事項標注在柜面上，進一步減少了操作人員發生誤操作的或許;大多數產品都裝置了可監測主回路帶電狀況的帶電顯示裝置，不光能夠提示高壓帶電狀況，并且能夠與電磁鎖配合完成強制閉鎖手柄門，前進防誤功能;在前門裝置的通明有機玻璃觀察窗，可直接察看負荷開關的分合閘狀況。

4、運用靈活，易于擴展

跟著運轉經歷的增加，可擴展型環網箱正逐漸取代曾經的全封閉型環網箱;跟著緊湊型規劃、模塊化拼接等方面的前進，現在環網箱的裝備已能很靈活地滿足各種規劃方案的要求，完成按客戶實際需要任意組合;電纜橋架的連接方法也更加靈活，即使在地上不行平整的情況下，也能完成柔軟連接，不會呈現部分放電的現象;裝置裝備主動化接口，為建造配電主動化做好預備。

環網箱的運用

　　環網箱呈現的時間不算長，卻得到了廣泛的運用，這主要是因為新發展起來的工業企業和事業單位的建筑物，從供配電的角度來看，以中，小型容量為大多數其配電變壓器一般不超越1250KVA，長時間安穩供電，高壓開關不頻頻操作。對于這類用戶，環網箱的功能雖不是最完美的，但卻是足夠能夠勝任的。跟著大規模的城市建造，很多大型高層建筑物拔地而起，變配電所往往就設在樓下，依據消防要求，變配電設備必須“無油化”，依據建造面積的合理運用，變配電設備應該“小型化”，于是環網箱或真空斷路器，干式變壓器，干式互感器就進入了幢幢大樓。環網箱結構簡略，運轉可靠且安全，修理量很小，運轉費用低，比起裝有斷路器的開關柜，優勢很突出。環網箱要求負荷開關具有更高的功能和更小的體積，新式的負荷開關應運而生，這又反過來帶動了環網箱的技術前進，當今的環網箱不光功能優秀并且系列化了，這更擴展了環網箱的運用范圍。
